THFI-501 / THFI-1001 / THFI-2001

加工点上能获得非常高的能量密度,能够进行薄板的微小焊接和高速焊接以及通过输出高功率的厚板焊接...
浏览量:
1090
数量
-
+
1
产品详情
天奇安激光设备

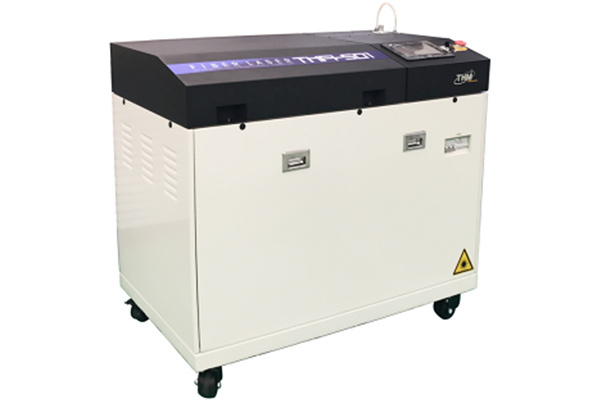

THFI-501 / THFI-1001 / THFI-2001

加工点上能获得非常高的能量密度,能够进行薄板的微小焊接和高速焊接以及通过输出高功率的厚板焊接。同时,不仅能焊接,也适用于表面加工、切割。



电子目录

tqaTHM综合目录



特征

■ 采用高光束的发射设计、可实现高加工性

■ 可实现高效率、与目前的YAG激光加工机相比,能大幅降低耗电量

■ 不需要维护也可长期稳定生产,也能实现成本的降低

■ 采用特有的发振器,反射光强烈不易被破坏

■ 可进行CW(连续)发射和脉冲发脉冲发射的切替

※单独模式可实现更高的光束品质进行微细焊接



用途例

■ 各种金属部品的精密焊接

■ 异种金属焊接(铝、黄铜、铜、钛等也可以)

■ 线材焊接、端子焊接

■ 各种金属板的焊接



规格

机  型 THFI-501-SF式样 THFI-1001-SF/SI/SR式样 THFI-2001-SR式样
最大输出 500W 1000W 2000W
激光模式 Single mode
激光波长 SF/SI:1070nm士5nm SR:1080nm±5nm
波形控制 脉冲模式 0.05~1000.0ms(0.01ms分辨率)
  接缝/CW模式 0.1~9990.0sec(0.1sec分辨率)
重复频率 1~5000Hz
变调波形 自由波形
激光条件设定数 256
输岀测定机能 Average output(W)
能量反馈机能 Standard equipment
导向光 Visible red laser diode built in
控制器 触摸面板
冷却方式 Water cooling
所需电源 SF:三相AC200V±10%50/60Hz SI/SR:三相AC200V±10%50/60Hz 三相AC380V±10% 50Hz(抡选)
输出功率※1 Maximum 5KVA Maximum 10KVA Maximum 20KVA
外形尺寸(mm) 1350(W)×700(D)×1050(H) 1300(W)×1050(D)×1190(H)
重量 420kg 430kg 520kg



※1含空冷机单元。



焊接样品

天奇安激光设备

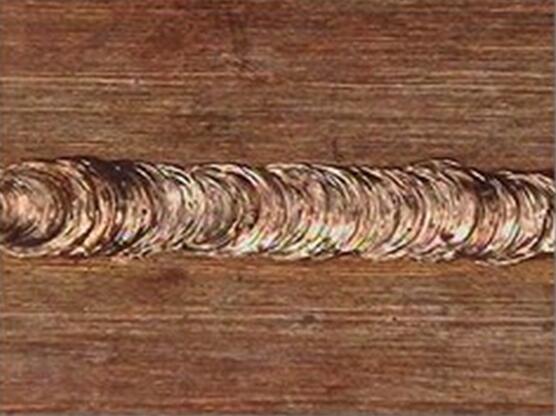

铜突合焊接(厚度:1㎜)

天奇安激光设备

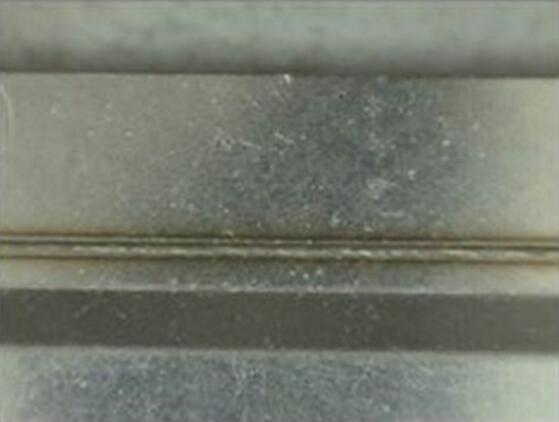

SUS重叠焊接(直径:0.13㎜)
