THR-2000V1 / THR-4000V1 / THR-6000V1 / THR-8000V1

通电电压以及对电流高速反馈控制，可极性切换的晶体式电阻焊接电源。

产品详情

THR-2000V1 / THR-4000V1 / THR-6000V1 / THR-8000V1

通电电压以及对电流高速反馈控制，可极性切换的晶体式电阻焊接电源。

电子目录

THM综合目录

特征

■比逆变式焊接电源的电流上升速度快10倍以上，实现短时间的高品质焊接。

■由于拥有切换通电极性的功能，可控制正、负极焊接的差异。

■有定电流控制（CC）、定电压控制（CV）可选。可以选择最适合的控制模式。

■每次焊接后显示实际焊接电流、电压等。便于进行品质管理。

■通过RS 232C 对外输出，容易管理焊接品质。同时从外部可对焊接条件变更。

用途例

■电池正负极焊接

■管球·医疗器·传感器等内部精密加工

■其他溶焊接·加工等

规格

机型	THR-2000V1	THR-4000V1	THR-6000V1	THR-8000V1
输入电源	1φAC200/220V±10% 50/60Hz
输入电源	Below 10A	Below 10A	Below 10A	Below 20A
最大输出电流	2000A	4000A	6000A	8000A
控制方式	Constant current control type(CC)、Constant voltage control type(CV)
焊接条件	15 schedules
焊接时间设定	SQUEEZE: 000-999 ms(1 ms Step）
	UP SLOPE: 0.00-9.99 ms(0.01ms Step)
	+WELD: 0.00-9.99 ms(0.01ms Step)
	-WELD: 0.00-9.99 ms(0.01ms Step)
	DOWN SLOPE: 0.00-9.99 ms(0.01ms Step)
	COOL: 0-999 ms(1 ms Step)
电流设定范围	0.00~2.00kA	0.00~4.0kA	0.00~6.0KA	0.00~8.00kA
电压设定范围	0.00~9.99V
打点计数	0~99999
焊接监测范围	Current: 0.00-9.99KA Votage:0.00~9.99V
尺寸(mm)	204(W)×541(D)×287(H)	231(W)×541(D)×435(H)	231(W)×541(D)×435(H)	231(W)×541(D)×566(H)
重量	24Kg	28Kg	31Kg	37Kg

焊接样品

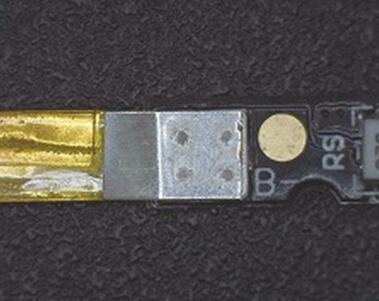

电池部品的焊接

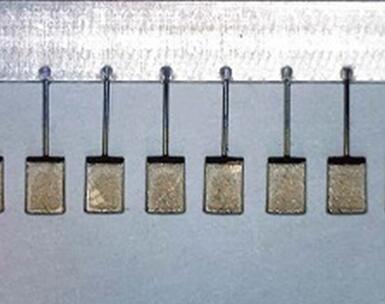

电容器的焊接
