THS-5000 / THS-7000 / THS-10K / THS-20K
产品详情

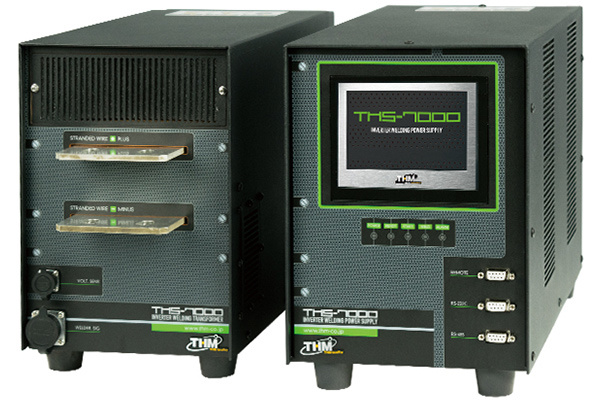

THS-5000 / THS-7000 / THS-10K / THS-20K
THM的电阻焊接机，操作简单可实现高品质焊接。
电子目录
THM综合目录
特征
■实时检测初级电流，与设定电流相比/自动补正控制后、电源、电压以及负荷变动。
■高频率逆变式可实现高效率、高品质的焊接。
■能见度高、能快速显示能否正常焊接，可实现高效率的良品选别作业。
■2断通电方式可焊接多种材料。有缓升/缓降功能可实现飞溅以及破裂的最小化。
■本体机型小容易搭载自动机，操作简单。各工件可选择15种条件。
用途例
■振动马达、传感器等部品的焊接
■MEMS、电子推车、过滤器等部品的焊接
|
规格 |
| 机型 | THS-5000 | THS-7000 | THS-10K | THS-20k |
| 输入电源 | 3φ200V/220V/380V | 3φ200V/220V/380V | 3φ200V/220V/380V | 3φ200V/220V/380V |
| 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | |
| 最大短路电流 | 5000A | 7000A | 10000A | 20000A |
| 控制频率 | 4kHz | 2kHz | 2kHz | 2kHz |
| 控制方式 | Primary Current | |||
| Secondary Current | ||||
| Secondary volta | ||||
| Secondary power | ||||
| 电参量设定范围 | Current 0.30-5.00kA | Current 0.70-7.00kA | Current 0.80-9.99kA | Current 0.8-20.00kA |
| Voltage 0.40-4.50V | Voltage 0.50-4.50V | Voltage 0.50-4.50V | Voltage 0.50-4.50V | |
| Power 1.00-15.0kW | Power 1.00-21.0kW | Power 1.0-30.0kW | Power 1.0-60.0kW | |
| 焊接时序设定 | Squeeze: 0-999 ms | |||
| Hold:0-9999 ms | ||||
| Upslope 1/2/3: 0-999 ms | ||||
| Weld 1/2/3:0-999ms | ||||
| Cooling time: 0-999 ms | ||||
| Pulse setting:0-8 | ||||
| 变压器切换功能 | Max 5 lines Split | Max 5 lines Split | Max 5 lines Split | NO |
| 平均输出(使用率5%以下) | 17.4KVA | 28.8KVA | 42.1KVA | 82.3KVA |
| 输出变压器 | 11.0V | 13.0V | 13.0V | 13.0V |
| 次级空载电压 | ||||
| 冷却方式 | Air Cooling | Air cooling /Water cooling | Water cooling | Water cooling |
| 电源本体尺寸 | 198(W)×410(D)×286(H) | 198(W)×410(D)×286(H) | 198(W)×429(D)×310(H) | 260(W)×560(D)×386(H) |
| 电源重量 | 16 | 16 | 16 | 16 |
| 备注 | Split type | Split type | Split type | Split type |
| 变压器尺寸 | 200(W)×420(D)×235(H) | 183(W)×420(D)×280(H) | 200(W)×429(D)×302(H) | 290(W)×750(D)×370(H) |
| 变压器重量 | 16kg | 28kg | 30kg | 62kg |
焊接样品
|
点焊 |
融合焊 |
